| 德产调压器 |
关键词：RBE4731调压器 RBE4731带切断减压阀 RBE4731调压阀
型号：RBE4731
品牌：ITRON
规格：DN25-DN100法兰连接
业务经理:
0755-28127062 13760317372（微信同号） 在线QQ:2881779200
0755-81483758 13537704253（微信同号） 在线QQ:2881779206
0755-29571699 13530648959（微信同号） 在线QQ:2881779202
0755-81717758 13713966257（微信同号） 在线QQ:2881779213
传真号码：+86-0755-28127295 邮箱：13823239409@139.com

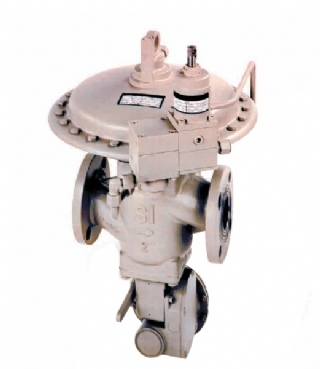

工商业调压器RB4700
RB4700系列调压器适用于区域调压站, 大型工业用户等需要调压器作出快速反应的用户。内置的平衡补偿系统保证了在进口压力变化很大的情况下也能保持出口压力的稳定。
RB4700系列调压器可选配SSV8600切断阀,该切断阀配置了复位手 柄并可安装远程控制系统。
技术特性
» 最大进口压力:25bar
» 出口压力:5mbar～13bar
» 最小压力差:0.5bar
» 调压精度等级:AC 1
» 关闭压力等级:SG 2.5
» 工作温度:-20℃～+60℃
» 连接尺寸:DN25, DN40, DN50, DN80, DN100
» 可选配置:超压切断阀、低压切断阀、消音器
指挥器
RB 4700系列调压器可按如下表格选配指挥器
TF 5 1 X 可选压力范围
1 低压: 5 - 280 mbar
2 中压: 0.1 - 1 bar
3 高压: 0.25 - 13 bar
出口压力范围
d: 弹簧线径 De: 外径 Lo: 自由高度 It: 有效圈数
| 指挥器型号 弹簧型号 | d (mm) | De (mm) | Lo (mm) | It mbar bar | ||||||||||||||||
| TF 511 | 20565125 | 2.5 | 35 | 50 | 6 | 5 - 25 | | |||||||||||||
| TF 511 | 20565126 | 3 | 35 | 50 | 6 | 20 - 68 | | |||||||||||||
| TF 511 | 20565127 | 3.5 | 35 | 50 | 6 | 40 - 140 | | |||||||||||||
| TF 511 | 20565128 | 4 | 35 | 50 | 6 | 80 - 280 | | |||||||||||||
| TF 512 | 20565128 | 4 | 35 | 50 | 6 | | 0.1 - 0.6 | |||||||||||||
| TF 512 | 20565129 | 4.5 | 35 | 50 | 6 | | 0.2 - 1 | |||||||||||||
| TF 513 | 20565132 | 3.5 | 35 | 60 | 6.5 | | 0.25 - 1.3 | |||||||||||||
| TF 513 | 20565133 | 4 | 35 | 60 | 6.5 | | 0.5 - 2.5 | |||||||||||||
| TF 513 | 20565131 | 5 | 35 | 60 | 6.5 | | 1.5 - 5.5 | |||||||||||||
| TF 513 | 20565134 | 6 | 35 | 60 | 6.5 | | 4 - 13 | |||||||||||||
流量特性系数 KG
| DN | 25 | 40 | 50 | 80 | 100 | | ||||||||||||||
| KG | 520 | 1.150 | 2.050 | 4.400 | 7.500 | 基本配置 | ||||||||||||||
| KG | 490 | 1.050 | 1.750 | 3.700 | 6.000 | 带切断和消音器 | ||||||||||||||
型号定义
| R | B | E | 4 | 7 | X | X | DN | X | X | Variants | ||||||||||
| | | | | | 1 | | | | | Pilot TF 511 | ||||||||||
| | | | | | 2 | | | | | Pilot TF 512 | ||||||||||
| | | | | | 3 | | | | | Pilot TF 513 | ||||||||||
| | | | | | | 0 | | | | Without safety device | ||||||||||
| | | | | | | 1 | | | | OPSO | ||||||||||
| | | | | | | 2 | | | | OPSO+UPSO | ||||||||||
| | 25 | | Orifice (ø 23 mm) | |||||||||||||||||
| 40 | | Orifice (ø 38 mm) | ||||||||||||||||||
| 50 | | Orifice (ø 48 mm) | ||||||||||||||||||
| 80 | | Orifice (ø 78 mm) | ||||||||||||||||||
| 100 | | Orifice (ø 98 mm) | ||||||||||||||||||
| | S | With integral silencer | ||||||||||||||||||
